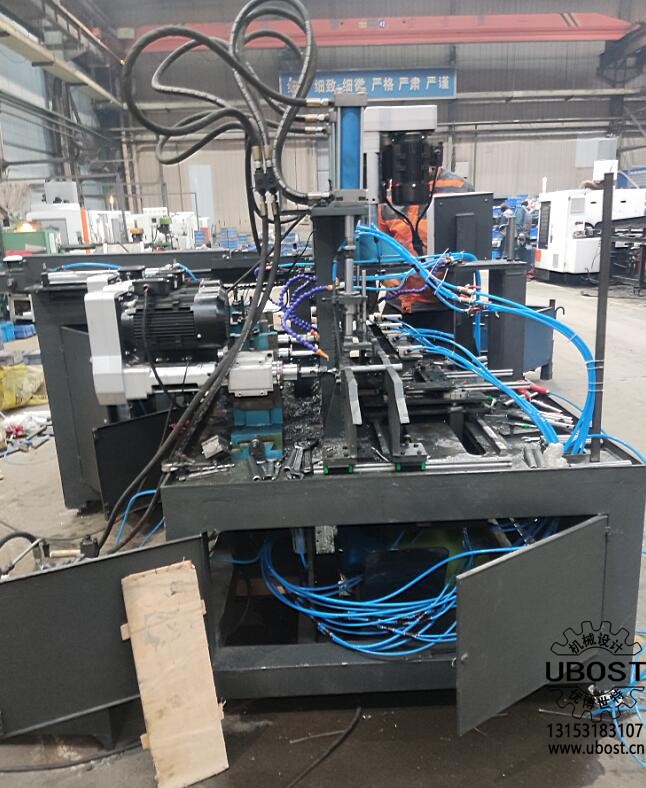

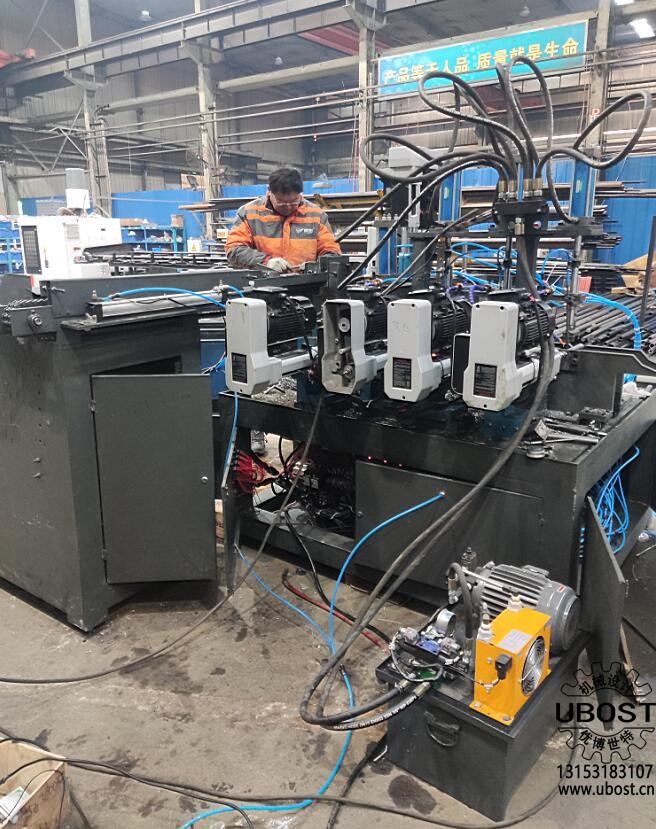

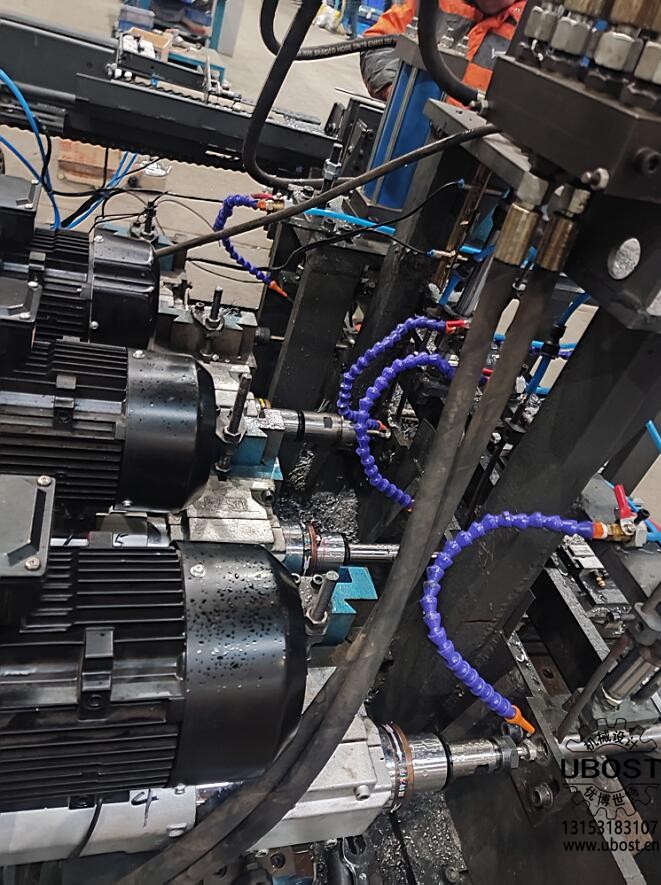

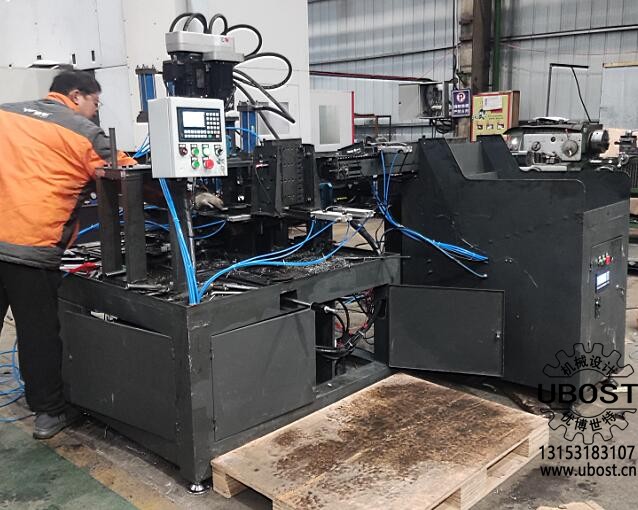

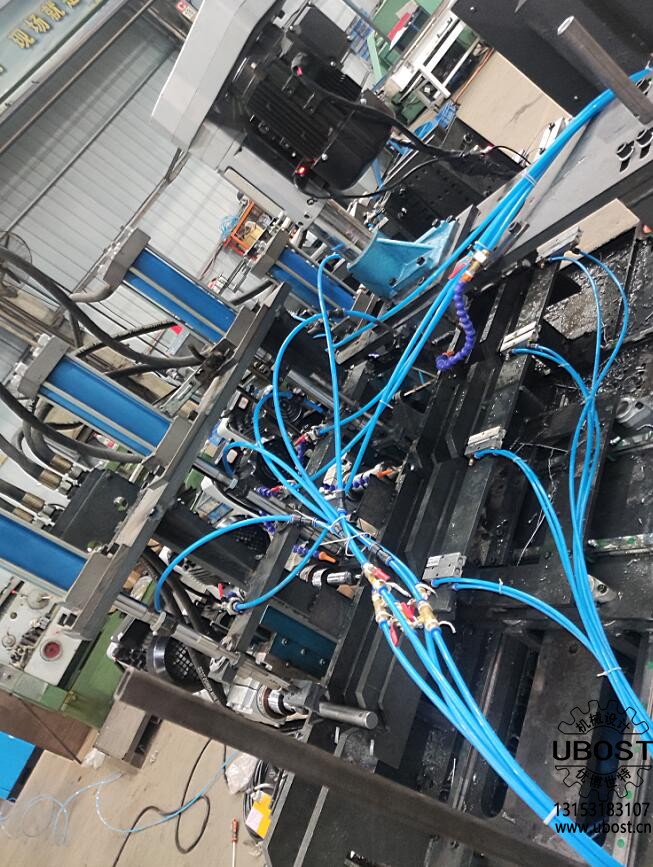

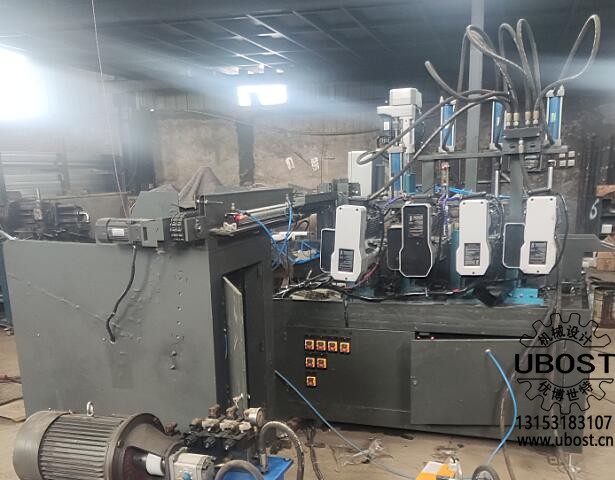

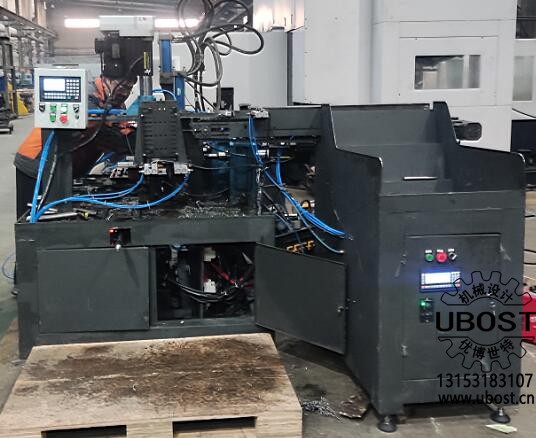

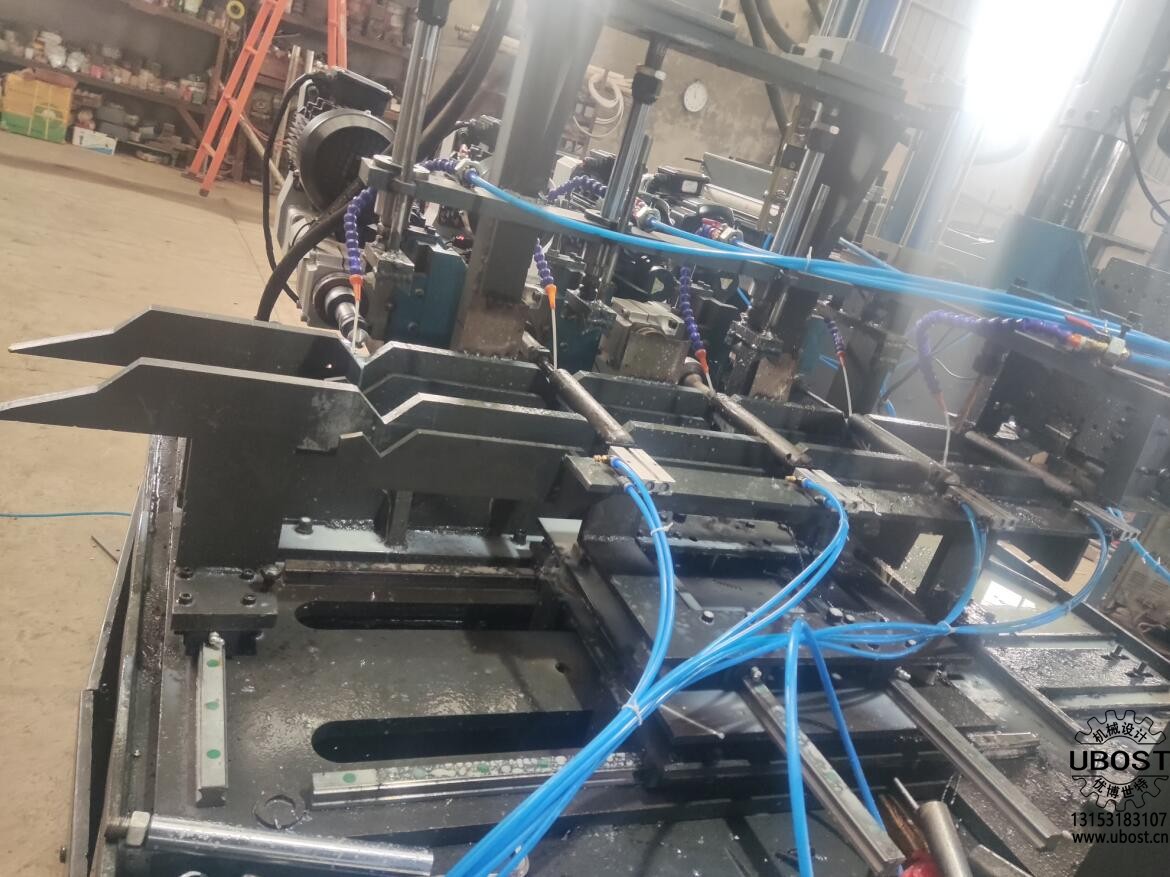

園棒-五軸伺服全自動鉆孔倒角攻絲機
（型號：UZ5B-S）
園棒-五軸伺服全自動鉆孔倒角攻絲機是由濟南優博世特（m.anxiaona.com）機械設計有限公司根據客戶要求自主設計制造的自動化設備。
參數 | 配置 | 單位 | 數量 | ||
型號 | UZ5B-S | ||||
機架 | 尺寸（MM）：1600*1300*750 | 臺 | 1 | ||
第一軸 (深孔鉆) | 伺服鉆孔動力頭 | 74型，行程150MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速800轉/分。 | 臺 | 1 | |
第二軸 (大孔鉆) | 伺服鉆孔動力頭 | 74型，行程100MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速1400轉/分。 | 臺 | 1 | |
第三軸 (攻絲) | 掛輪式攻絲動力頭 | 74型，行程100MM，M10*1攻絲掛輪，主軸電機1.1KW，主軸轉速300轉/分。 | 臺 | 1 | |
第四軸 (倒角) | 伺服鉆孔動力頭 | 74型，行程100MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速350轉/分。 | 臺 | 1 | |
第五軸 (鉆園柱面) | 伺服鉆孔動力頭 | 74型，行程100MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速800轉/分。 | 臺 | 1 | |
兩坐標立式滑臺 | 150型 | 臺 | 4 | ||
立式動力頭支架 | 74型 | 臺 | 1 | ||
最大鉆孔直徑 | 18 | ||||
主軸最大行程 | 100 | ||||
主軸錐度 | JT6 | ||||
V型工位移位氣缸 | SCJ50*250-50-S氣缸1只，SCJ63*100-50-S氣缸1只 | ||||
液壓缸 | 63*150 | 只 | 4 | ||
液壓站 | 1.5KW/雙頭閥1只 | 臺 | 1 | ||
功率(KW) | 7.5 | ||||
電壓（V） | 380/220，三相四線制 | ||||
適應園棒范圍 | 長度 | 100-350MM | |||
直徑 | 25-50MM | ||||
機動效率（秒/件） | 以直徑30MM，長度216MM為例，2.2-2.5秒/件 | ||||
機重（KG） | 1200 | ||||
外形尺寸（M） | 1.6×1.3×1.8 | ||||
數控系統 | M2P四軸數控系統 | ||||
操作方式 | 觸摸按鍵 | ||||
顯示方式 | 液晶屏 | ||||
